地中レーダ

デジタルアンテナ 3D-RADAR Mk6

独創の高周波テクノロジーとアンテナ内でのデジタル処理技術によりSN比を飛躍的に向上した
新開発の3D-RADAR Mk6です。

・SN比の飛躍的向上に伴い探査深度の更なる拡大
・周波数帯域を従来の3,000MHzから4,500MHzに広帯域化(AIR型、GROUND型)
・RTK GPS及び慣性計測ユニット(IMU:Inertial Measurement Unit)を標準搭載
・豊富なアンテナバリエーション
⇒地面に接して測定する30~4,500MHz帯のグランド型(GROUND)
⇒大深度への適用が可能な30~1,500MHz帯のディープ型(DEEP)
⇒地面から20~30cm離して測定する30~4,500MHz帯のエアー型(AIR)

3D-RADAR Mk6カタログ


BA-500(485MHz)

φ38mmの小型化を実現した無指向性の高性能ボアホールアンテナ、鋼矢板や鋼等の根入れ測定、トンネル前方監視等に有効です。


  • ・中心周波数が120MHzのBA-120、485MHzのBA-500、750MHzのBA-1000を用意、目的に応じて選択可能
  • ・データ収録制御装置は、専用の「Akula9000」の他、「SIR-4000(GSSI)」も使用可能
  • ・検層ケーブルやロングラインドライバー等、周辺機器も完備

製品パンフレット


BA-100(92MHz)

φ38mmの小型化を実現した無指向性の高性能ボアホールアンテナ、鋼矢板や鋼等の根入れ測定、トンネル前方監視等に有効です。


  • ・中心周波数が120MHzのBA-120、485MHzのBA-500、750MHzのBA-1000を用意、目的に応じて選択可能
  • ・データ収録制御装置は、専用の「Akula9000」の他、「SIR-4000(GSSI)」も使用可能
  • ・検層ケーブルやロングラインドライバー等、周辺機器も完備

製品パンフレット


BA-1000(800MHz)

φ38mmの小型化を実現した無指向性の高性能ボアホールアンテナ、鋼矢板や鋼等の根入れ測定、トンネル前方監視等に有効です。


  • ・中心周波数が120MHzのBA-120、485MHzのBA-500、750MHzのBA-1000を用意、目的に応じて選択可能
  • ・データ収録制御装置は、専用の「Akula9000」の他、「SIR-4000(GSSI)」も使用可能
  • ・検層ケーブルやロングラインドライバー等、周辺機器も完備

製品パンフレット


LLD-702 ロングラインドライバー

φ38mmの小型化を実現した無指向性の高性能ボアホールアンテナ、鋼矢板や鋼等の根入れ測定、トンネル前方監視等に有効です。


  • ・中心周波数が120MHzのBA-120、485MHzのBA-500、750MHzのBA-1000を用意、目的に応じて選択可能
  • ・データ収録制御装置は、専用の「Akula9000」の他、「SIR-4000(GSSI)」も使用可能
  • ・検層ケーブルやロングラインドライバー等、周辺機器も完備

製品パンフレット


Vアンテナ/GEOSCOPE

大深度への適用を可能にした40~1,500MHz帯ステップ周波数方式のグランドカップル型Vシリーズアンテナです。

・Vシリーズアンテナには、1回の走行で4成分、6成分、8成分を取得可能な3種のアンテナを用意
・一般車両と同様に走行しながら面的に測定できますので優れた作業性を発揮
・水平断面(深度スライス)画像として表現できますので空洞や埋設物の広がり・方向を容易に把握可能
・複数の測線データを1つの水平断面(深度スライス)に合成して地図上に貼付け可能
・データの解析処理には、取扱いの容易な「Examiner:Kontūr社製」を用意


Gアンテナ/GEOSCOPE

Gシリーズアンテナは、路面下空洞や埋設物調査等、最も汎用性のある100MHz~3,000MHz帯の超広帯域グランドカップル型アンテナです。

・Gシリーズアンテナには、1回の走行で8成分、12成分、20成分、24成分、28成分を取得可能な5種のアンテナを用意
・一般車両と同様に走行しながら面的に測定できますので良好な作業性
・水平断面(深度スライス)画像として表現できますので空洞や埋設物の広がり・方向を容易に把握可能
・複数の測線データを1つの水平断面(深度スライス)に合成して地図上に貼付け可能
・データの解析処理には、取扱いの容易な「Examiner:Kontūr社製」を用意


Aアンテナ/GEOSCOPE

Aシリーズアンテナは、地面から20~30cm離隔を設けて測定するエアーカップル型の超広帯域アンテナ(100~3,000MHz)で、主に橋梁床版等、浅部を高い分解能で測定する調査に適しています。



・Aシリーズアンテナには、1回の走行で9成分、21成分、25成分、29成分、41成分を取得可能な5種のアンテナを用意
・一般車両と同様に走行しながら面的に測定できますので良好な作業性
・水平断面(深度スライス)画像として表現できますので空洞や埋設物の広がり・方向を容易に把握可能
・複数の測線データを1つの水平断面(深度スライス)に合成して地図上に貼付け可能
・データの解析処理には、取扱いの容易な「Examiner:Kontūr社製」を用意


EXAMINER-3 解析処理プログラム

3D-RADARで収録された大量のデータを迅速に3次元処理・解析の可能なパワフルなソフトウエアです。



・取扱が容易、かつ大量のデータを迅速に3次元処理可能
・複数の測線データを1つの水平断面(深度スライス)に合成して地図上に貼付け可能
・GPRデータとカメラ画像データの同期が可能、また、お客様独自の処理プログラムを【Examiner】にアドイン可能


200HSデジタルアンテナ

200 HSアンテナは、アンテナ内部で先進のRTS技術とハイパースタッキング技術によりSN比を飛躍的に向上させることで、探査深度を大幅に増大した最新鋭の200MHzデジタルGPRです。

  • ・より深く、より鮮明なデータを取得可能な次世代型の200MHzデジタル式地中レーダ
  • ・WiFi通信機能の内蔵によりケーブルレスでも測定可能ですので作業性も大幅に向上
  • ・優れた防水性・耐振性を有する信頼性の高い環境設計
  • ・アンテナに直接、着脱可能なホイール(4輪)を用意、悪路でも測定が容易

製品パンフレット



200HSアンテナ


Road Doctord 道路管理用GPR処理ソフトウエア

道路の維持管理に特化したソフトウエアです。目的や用途に応じて、多様なソフトウエアモジュールが用意されています。


  • ・Road Doctor 3を基本に測定項目に応じた各種モジュールを用意していますのでカスタマイズを容易に構築可能
  • ・GPRとカメラ画像を同期したRoad Doctor CamLinkを用意
  • ・たわみ試験、路面性状等を統合表示可能なSurface Analysisモジュール
  • ・3D-RADARの他、GSSI、IDS、MALA等、各社GPRに対応可能

製品パンフレット


PaveScan アスファルト舗装密度計

電磁波を応用した非破壊で、かつリアルタイムにアスファルト転圧時の比誘電率から密度や空隙率を連続的に測定する革新的な装置です。

  • ・アスファルト転圧時の比誘電率を非破壊で連続的・リアルタイムに測定、かつコアサンプルの情報を入力することで密度や空隙率に換算可能。
  • ・アスファルト舗装の品質管理や長寿命化に極めて有効
  • ・放射線源を用いないので取扱が容易、かつ資格等も不要



Pavescan-1Pavescan-2

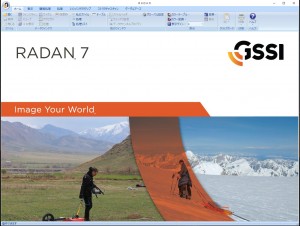

RADAN-7 解析処理プログラム

パルス型地中レーダのトップメーカーであるGSSI製の先進的なGPR処理ソフトウエアは、業界標準として世界各国で使用されています。


  • ・Windowsを基本とした親しみ易く、かつ取扱も容易
  • ・各種の高度な処理を迅速に実行可能
  • ・GPS位置情報を統合した次元化処理も適用可能
  • ・処理後の膨大なデータを「AutoCAD」に出力可能
  • ・位置情報を統合した3次元化処理も適用可能
  • ・印刷時に各社ロゴを入れることも可能



radan7-1RADAN7-2

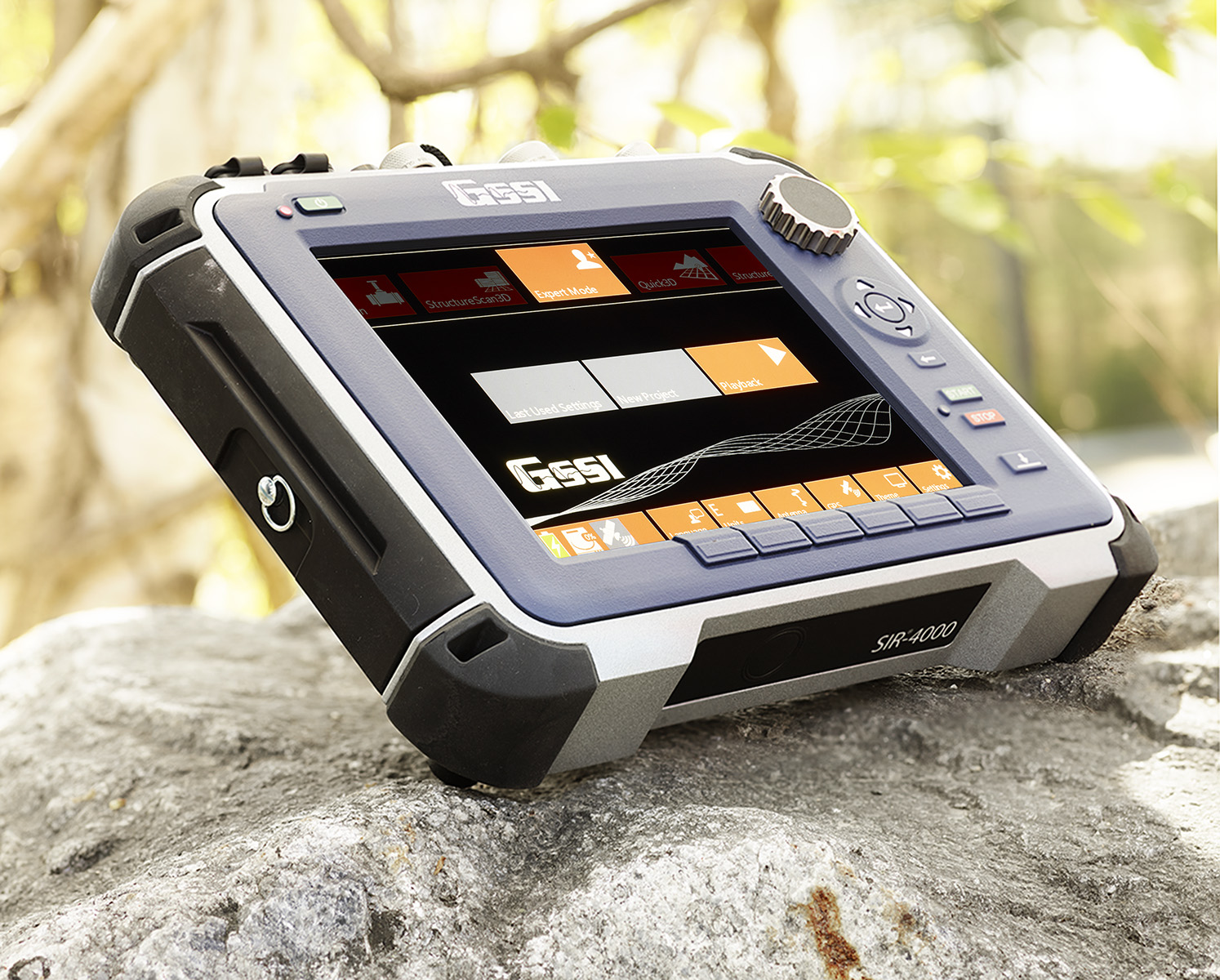

SIR-4000 GPRコントローラ

従来のGSSI製アナログアンテナ及び次世代型デジタルアンテナに対応可能な高性能GPRデータ収録装置です。


  • ・探査目的に応じたデータ収録モード搭載により取扱が容易
  • ・高輝度・高解像度10.4インチLCDディスプレイを搭載
  • ・収録データは、USBもしくは無線LANにてデータ伝送可能
  • ・堅牢設計、かつIP65に準拠した全天候型を実現
  • ・GPSを接続することで位置情報を取得しながら測定可能

製品パンフレット



SIR-4000-1SIR-4000-2


ユーティリティスキャンDF

2周波(300MHzと800MHz)一体型構造で表層から2m程度(地質条件による)を探査可能な高性能デジタルGPRです。


  • ・1回の走行で800MHzと300MHzのデータを同時に得られますので、表層から深部(2m程度)まで高い分解能で測定可能
  • ・RADAN7ソフトウエアを標準装備
  • ・専用カートで優れた作業性を発揮
  • ・堅牢、かつIP65に準拠した防塵・防水構造
  • ・地中送電線の有無を調べるLineTracモジュールを付加可能

製品パンフレット



DF-1DF-2
